1.常用離心泵的引水方法

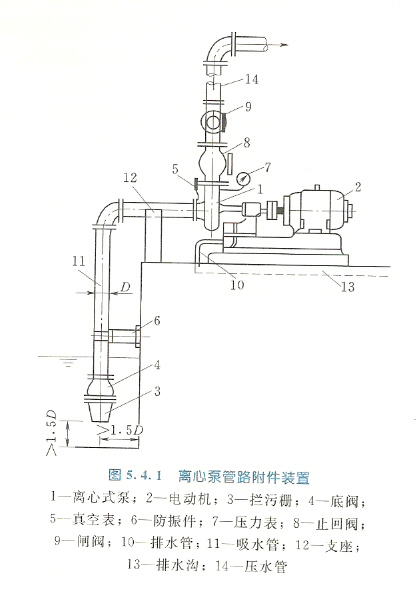

采用離心泵提升輸送液體時．常配有管路及其他必要的附件。典型的離心泵管路附件裝置如圖5．4．1所示。
從吸液池液面下方的底閥開始到泵的吸入口法蘭為止．運段管段叫做吸水管段。底閥的作用是阻止水泵啟動前灌水時漏水。泵的吸入口處外裝有真空計。以便觀察吸入口處的真空值。
吸水管水平段的阻力應盡可能降低．其上一般不設閥門。水平管段要向泵方向抬(?=0.02)，以便于排除空氣。過長的吸水管段還要裝設防振件。泵出口以外的管段是壓水管段。壓水管段裝有壓力表，以測量泵出口壓強。球形止回閥用來防止壓水管段中的液體倒流。閘閥用來調節流量的大小。此外。還應裝設排水管．以便將填料蓋處漏出的水引向排水溝。有時．出于防振的需要，在泵的出入口處一般選用K-ST型可曲撓橡膠接頭。另外，安裝在供熱、空調系統上的水泵還需要在其出、入口裝設溫度計。
當兩臺或兩臺以上水泵的吸水管路彼此相連時，或當水泵處于自灌式灌水．即水泵的安裝高程低于水池水面時，吸水管上安裝閘閥。
2．離心泵引水計量設備

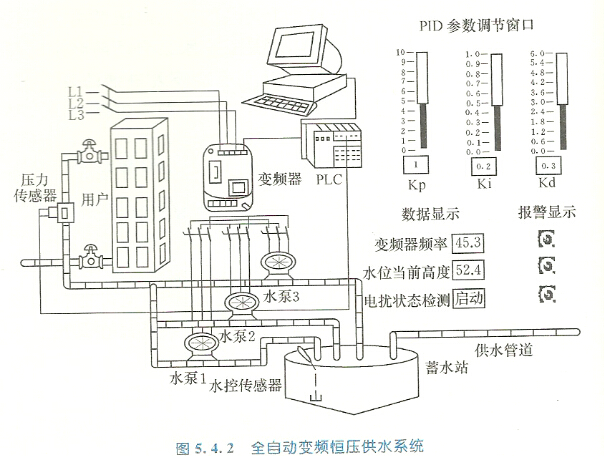

流量計，主要包括：電磁流量計、超聲波流量計、插入式渦輪流量計、插入式渦街流量計、均速管流量計等。如圖5．4．2所示為無負壓變頻恒壓供水設備。
3.離心泵的引水排氣方法及離心泵引水設施
離心泵的引水排氣方法有吸入式和自灌式，自灌式水泵安裝于進水水面以下，安裝于進水水面上的吸入式機組在泵啟動前需引水排氣，離心泵的引水排氣方法主要有以下幾種方式：
(1)吸水管帶底閥。
1)人工引水。將水從泵頂?shù)囊坠嗳氡脙?nèi)．同時打開排氣閥，適用于臨時性供水且小型離心泵的場合。
2)用出水管中的水倒灌引水，在出水管道上面裝一個閘閥停泵前關閉，需要灌水時把閘閥打開即可實現倒灌的作用。
(2)吸水管上不裝底閥
1)可以采用真空泵引水。通常均是采用水環式真空泵引水。
2）還可以采用水射器引水：
如果不想增設任何的離心泵引水裝置可以改選各種自吸泵產品就能滿足要求。
